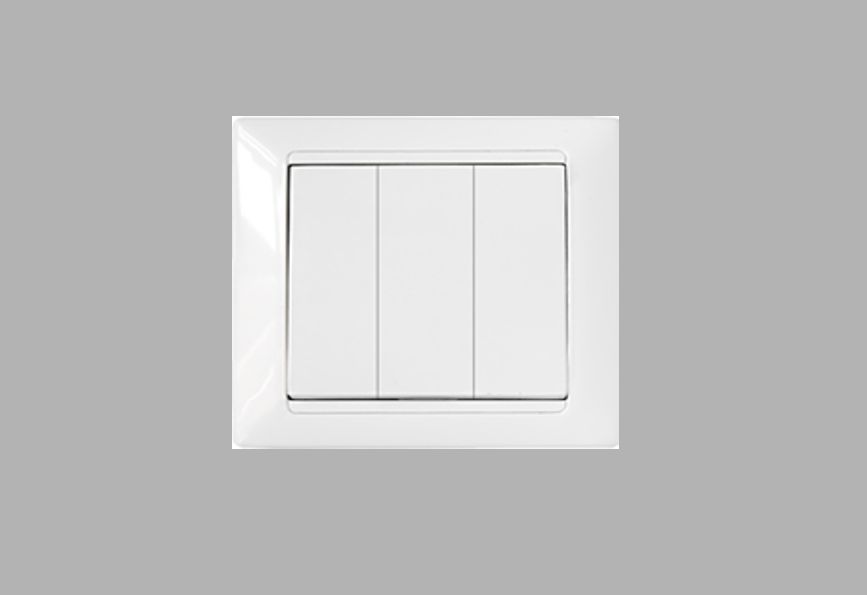

Как подключить трехклавишный выключатель

Сегодня промышленность производит большое количество выключателей разных моделей, которые отличаются друг от друга как внешне, так и функционально.

Несмотря на доступность таких устройств и широкий выбор, во многих квартирах и домах для пользования осветительными приборами, где находятся сразу несколько лампочек, используют выключатели как одноклавишные, так и двухклавишные. Что бы обеспечить более гибкий контроль освещения можно подумать , как ввести в пользование трехклавишный выключатель. Кстати, трехклавишиные выключатели в магазине prestig.ru представлены в широком ассортименте и по доступным ценам.

Для этого Вам понадобится : непосредственно – трехклавишный выключатель; кусачки или нож, что бы снять изоленту с проводов; крестовая и плоская отвертки.

Перед установкой трехклавишного выключателя необходимо снять верхний корпус выключателя или переднюю панель. Дальше следует вывернуть винты или шурупы, которые удерживают переднюю панель или крышку корпуса. Потянув крышку корпуса или панель на себя, попробуйте отделить ее от устройства. Просмотрите на выключателе назначения клемм. Осмотрев устройство, постарайтесь определить расположение общей клеммы, что бы подключить фазовый провод и нахождение клеммы, на которых напряжение коммутируется разными секциями выключателя. В основном, все клеммы располагают в тыльной части и закрепляют на одной колодке, которая выполнена из диэлектрика.

Дальше нужно будет определить назначение проводков и подключить к ним выключатель. Для этого следует найти окончание в электрической сети – фазового провода и окончания проводов, которые идут от осветительных приборов. Выделите группу приборов, на которые подачей напряжения будет действовать выключатель. Нужно будет пометить окончания проводов, идущих к ним.

Затем необходимо обесточить электрическую сеть, где будет производиться монтаж выключателя.

Дальше, подключайте трехклавишный выключатель и начинайте закреплять в осветительной сети, фазовый провод, находящийся в выключателе на общей клемме. С конца провода нужно будет снять от 5 мм изоляции. Оголенный провод заведите под шайбу, которая расположена в отверстии клеммы или прижимном винте. Затяните надежно фиксирующий винт. Такую же операцию нужно проделывать с проводами, по которым подается на конечные устройства с определенных секций выключателя напряжение. Так подключают трехклавишный выключатель.
