Кабель для систем видеонаблюдения
Для обеспечения нормальной работы телевидения, интернета, телефонии и систем безопасности любого современного здания предусмотрены кабели. Кабели подразделяются на силовые, служащие для передачи электроэнергии напряжением 220 вольт, и слаботочные, предназначенные для передачи различных сигналов и рассчитанные на напряжение до 24 вольт.
Какие современные кабели можно использовать в системах видеонаблюдения?
Кабель коаксиальный
В системах видеонаблюдения наиболее распространенным считается телевизионный или коаксиальный кабель, имеющий сопротивление 75 Ом. Центральный провод этого кабеля имеет надежную экранирующую защиту от помех. Структура коаксиального кабеля обеспечивает передачу видеосигнала без искажений на расстояние 300 м.
Недостатки этого кабеля в том, что он имеет сравнительно большую толщину и поэтому кабель дискомфортен при производстве монтажных работ и чувствителен к перегибам.
Тонкий коаксиальный кабель
Тонкий коаксиальный кабель применяется при прокладке кабельных линий. Диаметр сечения центрального провода и небольшая толщина оболочки отрицательно сказались на проводимости сигнала и помехозащищенности кабеля. Расстояние передачи видеосигнала 200 м.
При применении любого коаксиального кабеля в системах видеонаблюдения необходимо подводить питание к камерам по отдельному кабелю.
Кабель витая пара или кабель UTP
Кабель UTP состоит из медных, свитых попарно между собой, жил, диаметр сечения которых 0,51 мм, в количестве 8 штук. Кабель удобен при монтаже, так как очень эластичен. С использованием передатчиков-усилителей по кабелю хорошо передается видеосигнал на расстояние до 2 км. Если по одной паре проводов можно передавать один сигнал, то, используя один UTP-кабель, можно передавать сразу четыре видеосигнала. Одну витую пару UTP-кабеля совместно с передатчиками питания Twist PwA можно применять для передачи двух сигналов с двух видеокамер, которые запитываются двумя кабелями.
Сигнальный кабель
Сигнальный кабель состоит из четырех проводов, экранной оплетки и оболочки. Площадь сечения каждой жилы 0,22 мм2. Сигнальный кабель применяется для передачи сигнала и подачи питания на расстояние не более 30 м. Данный кабель широко применяется при монтажных работах. Недостаток его в том, что он слабо защищен от помех.

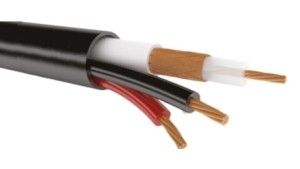

Комбинированный кабель
Комбинированный кабель состоит из двух кабелей - питания и коаксиального для передачи видеосигнала. Площадь сечения одного провода кабеля питания 0,75 мм2. Кабель хорошо экранирован, поэтому он помехозащищен.
Для независимого питания видеокамер часто используют кабель ШВПП. Размерный ряд площади сечения провода этого кабеля - 0,5 мм2, 0,75 мм2, 1 мм2.
