Прокладка кабелей в траншеях

Что бы проложить кабели в траншеях, необходимы подготовительные работы. Нужно будет сделать устройство траншей, доставить барабаны с кабелем на место работ, произвести раскатку кабеля и его укладку, защитить кабель от механических повреждений, засыпать траншеи. При подготовительных работах на трассу доставляют необходимый объем кирпича, просеянной земли, песка, а так же асбестоцементные или стальные трубы, что бы можно было сделать переходы кабельной линии под проезжими дорогами, железнодорожными путями и другими препятствиями, диаметр которых более 100 м.

Если кабельная трасса будет пересекаться с пешеходными дорожками, с определенных местах должны будут установить переходные мостики. Их на трассу обязаны доставить заблаговременно.

Перед тем как рыть траншеи, нужно проверить при помощи пробивных шурфов или по плану, отсутствие вблизи трассы подземных сооружений, других кабелей, трубных коммуникаций.

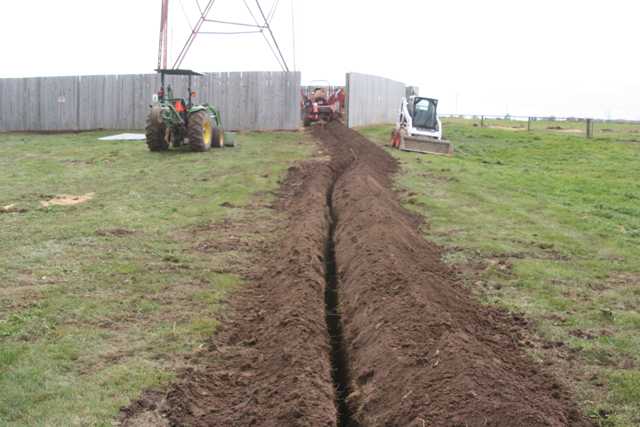

Асфальтовые траншеи, проходящие под тротуаром, с небольшой протяженностью, роют вручную.

Траншеи должны иметь глубину 700 мм и более. В местах, где происходит изменение трассы, траншею роют с тем условием, что бы можно было уложить кабель с возможным ракурсом изгиба.

В местах , где должны будут расположить кабельные распределительные муфты, траншеи расширяют и образуют котлованы.

Булыжники, куски бетона и асфальта, которые были вырыты, укладывают на одну сторону котлована или траншее на расстоянии 1 метра и более их бровки. Это нужно сделать для того, что бы работающие смогли свободно передвигаться вдоль трассы.

К месту, где будет происходить прокладка кабеля в траншее материал доставляют на специальных транспортерах в барабанах или на автомашинах, которые оборудованы устройством для транспортирования, погрузки и выгрузки кабеля. Барабаны с кабелем выгружают очень осторожно, что бы не причинить травмы работающим и не повредить кабель. Сбрасывать барабаны с кабельных транспортеров или автомашин, категорически запрещается.

Доставленный кабель, раскатывают с помощью движущегося транспорта, лебедки, вручную. Перед началом раскатки в траншее кабеля, устанавливают угловые раскаточные и линейные ролики. Естественно, перед раскаткой снимают с кабельного барабана обшивку и проверяют верхний кабель.

Кабель раскатывают с помощью проволочного чулка, рычажного и лоскутного зажима. Раскатывая кабель вручную, рабочие помещают его себе на плечи и передвигаются по дну траншеи или вдоль ее.
