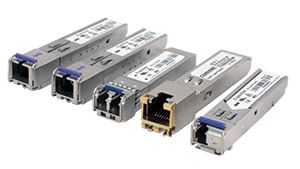

Оптический модуль SFP

Small Form-factor Pluggable (SFP) аббревиатура, обозначающая стандарт приемопередатчиков, которые применяются в оптических коммуникациях. Оптические модули данного типа различаются на одно- и двухволоконные. Необходимо знать их частоты работы, тип SFP разъема, располагаемые в оптическом конвертере, используемом коммутаторе или маршрутизаторе.

Одноволоконные SFP модули (WDM) в современных сетях используются чаще. Принцип работы заключается в том, что через специальный, пропускающий свет, разделитель или полупрозрачное зеркальце передатчик и приемник оптического сигнала, работающие на разных частотах, направлены в одно волокно. Чтобы такая пара работала нужно во-первых, достаточное количество оптической мощности. Во-вторых – совпадение частот первого модуля и второго передатчика; частота приемника 2-го модуля и передатчика 1-го.

Частоты оптических модулей.

В большинстве современных оптических сетях самыми используемыми частотами являются 1310 и 1550 нм, кроме сетей, не использующих SFP модули. Однако, если сделать два независимых канала, то можно использовать одноволоконные модули. Вот модель SFP модуля A6515A хороший пример такого оборудования. Его используют для передачи данных по многономодовому оптоволокну. На сайте all-sfp.ru вы можете купить SFP модуль A6515A.

Для CWDM оптического уплотнения с использованием SFP модулей, применяются 18 длин волн с шагом 20нм – 1270-1610нм.

Диапазон частот 1525-1565 нм используются с DWDM уплотнением, шаг 0,8 или 0,4 нм соответственно 100 или 50 ГГц.

Коннекторы и варианты SFP разъемов.

Для одноволоконных модулей SFP чаще всего распространены SC-оптические коннекторы. Реже применяются коннекторы ST и FC для одноволоконных модулей.

Разнообразие типов разъемов в коммутаторах для оптических модулей позволяет расширить их применение. Существуют следующие типы разъемов: XFP, X2, XENPAK, SFP, SFP+, GBIC, QSFP+, CFP, CSFP. К SFP модулям относятся из этого списка только SFP и SFP+. Оборудование для них и сами оптические модули поддерживают горячую замену неисправных элементов (при включенном электропитании).

По мере прохождения оптического сигнала от передатчика к приемнику, он затухает. Все элементы, встречающие его на пути, являются для него преградой. Первым из таких элементов является коннектор, затем мешает проходить волокно, сварки, делители и одними из последних из преград являются мультиплексоры и демультиплексоры.
